化工泵電機與變頻器安裝時距離規范你知道嗎？
時間: 2019-06-13 15:42
瀏覽次數：
現在很多用戶越來越喜歡在用離心泵，化工泵，磁力泵，自吸泵等泵類產品時要求配變頻電機。注意是目前用來調節流量和壓力。同時也是為了省電 。節約成本和響應國家節能號召，有
現在很多用戶越來越喜歡在用離心泵，化工泵，磁力泵，自吸泵等泵類產品時要求配變頻電機。注意是目前用來調節流量和壓力。同時也是為了省電 。節約成本和響應國家節能號召，有變頻電機那肯定少不掉控制電機變頻器，今天我們要講的是變頻器和電機之間安裝距離多少***為合適？
一、變頻器與電機的電纜長度允許多少？
（1）變頻器輸出的電壓波形是類似于正弦波，而絕非真正的正弦波。其波形中含有大量的諧波成分，特別是高次諧波會使變頻器輸出電流增大，造成電機繞組發熱，產生振動和噪聲，加速絕緣老化，甚至還有可能損壞電機;同時各種頻率的諧波會向空間發射不同程序的無線電干擾，因此，有可能會導致其它機電設備的誤動作。
（2）在安裝變頻器時，需要綜合考慮中心控制室、變頻器、電機三者之間的距離，才能盡量減少諧波的影響，提高控制的穩定性。
（3）高度自動化的工廠里：在高度自動化的工廠里，所有的設備都需要在中心控制室所有進行監控及控制。所以，變頻器系統的信號也要送到中控室。
a）近距離：即變頻器若安裝在中心控制室。控制臺與變頻器之間，可以直接連接，通過0-5/10V的電壓信號和一些開關量信號進行控制。但是，變頻器的高頻開關信號的電磁輻射對弱電控制信號會產生一些干擾，因此也不一定要美觀整齊，把變頻器放在中心控制室內。
b)中距離：即變頻器與中心控制室距離遠一點，可以采用4-20mA的電流信號和一些開關量作控制連接;如果距離更遠，可以采用RS485串行通信方式來連接;
c)遠距離：即變頻器與中心控制室的距離大于100m。此時，可以利用通信中間繼電器達到1km的距離;如果還要遠，則需要采用光纖連接器，***遠可以達到23km。
(4）工業使用現場的場合：
a）遠距離：變頻器和電機之間可以直接連接，不但需要調整變頻器的載波頻率來減少諧波及干擾，而且，還需要加裝輸出交流電抗器。
b）中距離：變頻器和電機之間可以直接連接，但是，需要調整變頻器的載波頻率來減少諧波及干擾。
c）近距離：變頻器和電機之間可以直接連接。
（5）距離的定義：
a)遠距離：變頻器和電機之間的距離>100m。
b)中距離：變頻器和電機之間的距離>20m,并且≤100m。
c)近距離：變頻器和電機之間的距離≤20m。

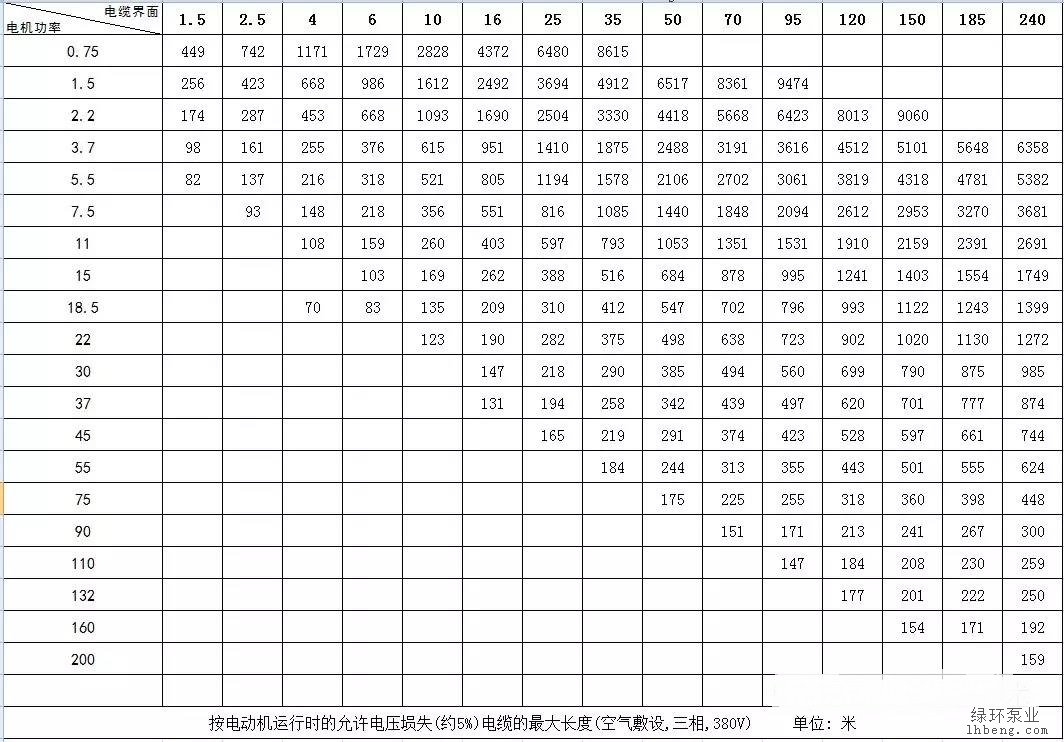

二、電機與電纜長度、截面有著什么樣的關系？
建議：采用通信電纜連接，可以很方便地構成多級驅動控制系統，從而實現主/從和同步控制等要求。與目前流行的現場總線系統相連接將使數據變換速率大大提高。中心控制室與變頻器機柜之間的距離的延長，有利于縮短變頻器到電機之間的距離，以便用更加合理的布局改善系統性能。
綠環泵業：以科技創新為導向，以解決客戶實際問題為目標，以不斷開發的核心技術為力量，制造出符合當前經濟發展所需要的化工泵！
